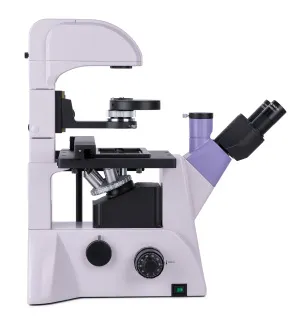

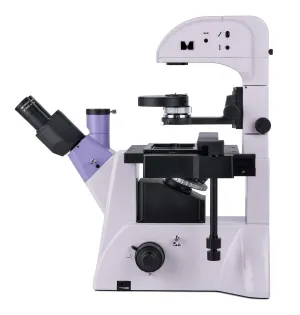

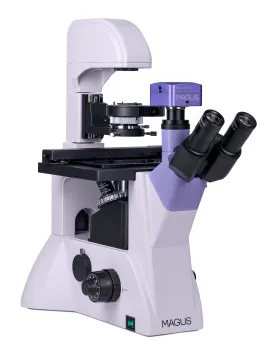

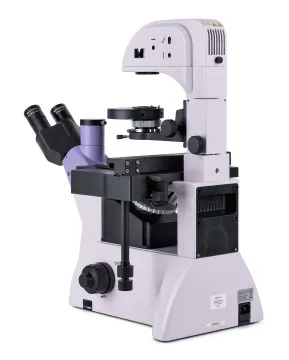

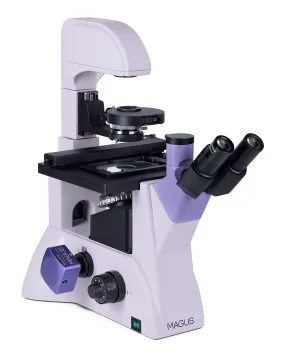

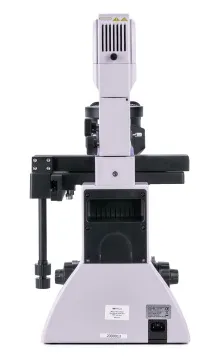

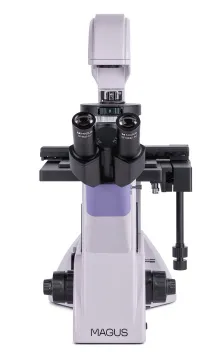

Микроскоп биологический инвертированный цифровой MAGUS Bio VD350

MAGUS Bio V350 – биологический микроскоп инвертированной конструкции, на котором проводятся исследования окрашенных и неокрашенных образцов в лабораторной посуде – чашках Петри, колбах, планшетах. Высота посуды может быть 55 мм, а если отклонить штатив осветителя, то до 165 мм. Толщина дна совместимой посуды – до 1,2 мм. Микроскоп работает в проходящем свете в светлом поле и с использованием фазового контраста, оборудован двумя каналами визуализации для установки цифровой камеры и монитора. Используется в рутинной лабораторной и в научно-исследовательской работе, подходит для обучения студентов.

Цифровая камера

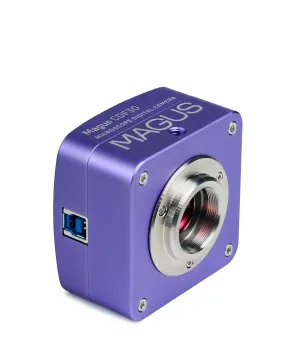

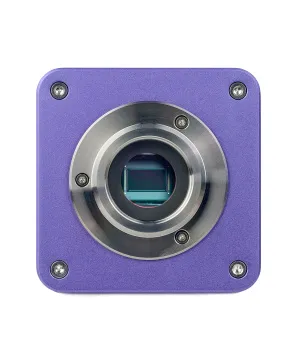

Видеоокуляр с цифровым сенсором SONY Exmor 8,3 Мпикс. В датчике используется технология обратной засветки, за счет чего повышается светочувствительность и формируется яркое четкое изображение даже при слабом освещении. Камеру используют для работы в темном и светлом поле на объективах кратностью 4х, 10х и 20х. Она также подходит для работы на стереомикроскопах. Для подключения к компьютеру и вывода изображения на экран используется порт USB 3.0 с высокой скоростью передачи данных (5 Гб/c).

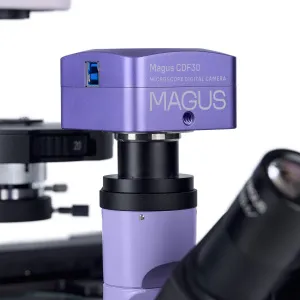

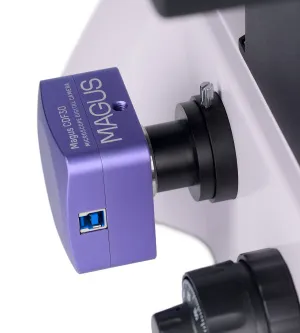

Камеру MAGUS CDF30 устанавливают в отдельный канал визуализации либо в окулярный тубус микроскопа. Максимальное поле зрения без оптических дефектов можно получить, используя адаптер с увеличением от 0,65х до 0,9х. Для установки в окулярный тубус также нужен переходник соответствующего диаметра.

Изображение выводится на экран компьютера в максимальном разрешении 3840x2160 пикс. Кадровая частота при этом составляет 45 кадров в секунду. При более низком разрешении (1920x1080 пикс) частота увеличивается до 70 кадров в секунду. Переходы между кадрами практически незаметны, запаздываний не наблюдается, поэтому камеру можно использовать для изучения и демонстрации подвижных объектов. Фото и видео записываются и сохраняются в разных форматах.

Оптика

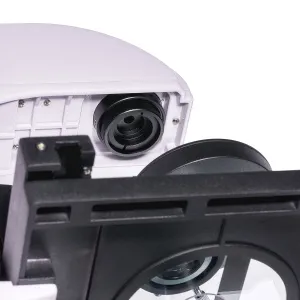

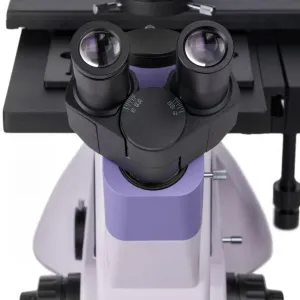

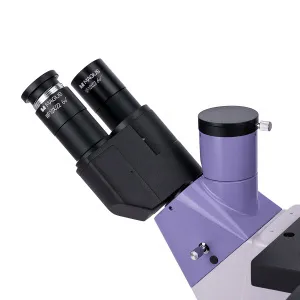

В момент сборки микроскопа выбирают положение тринокулярной визуальной насадки – ее можно установить с разворотом на 180° для получения удобной высоты выноса выходного зрачка. В вертикальный тубус устанавливают монитор, а для установки цифровой камеры используют боковой канал на корпусе микроскопа. Деление светового потока на корпусе 100/0 или 0/100, на тринокулярной насадке 50/50 (при открытом канале визуализации) или 100/0 (при закрытом канале визуализации).

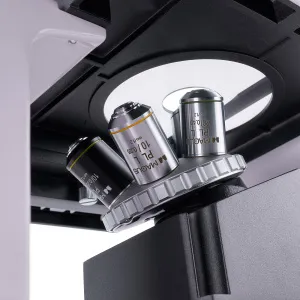

В комплектацию включены четыре объектива-планахромата с корректировкой на бесконечность, один из них фазовый. После их установки в револьверное устройство одно гнездо остается свободным для дополнительного фазового объектива.

Освещение

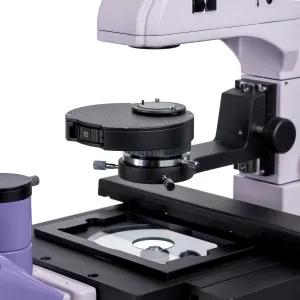

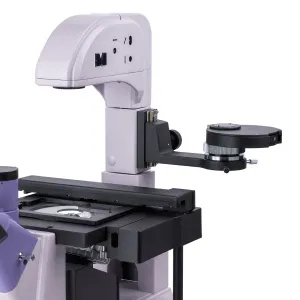

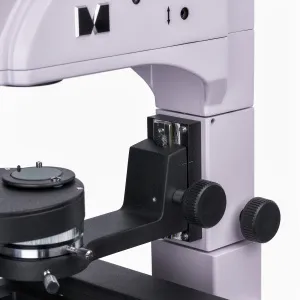

Фазово-контрастный конденсор обеспечивает простое и удобное переключение с одного метода контраста на другой. У него есть четыре рабочих положения: свободное отверстие – для метода светлого поля, отверстия 10х, 20х и 40х – для фазового контраста с использованием объектива соответствующего увеличения.

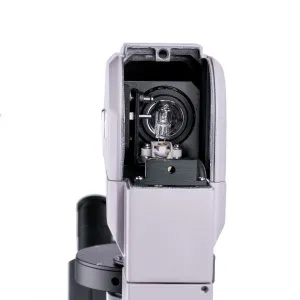

Источник проходящего света – 30-ваттная галогенная лампа, излучающая свет в комфортном для длительной работы цветовом спектре. Она имеет регулировку яркости и питается от сети переменного тока. Осветительная система предусматривает использование метода Кёлера для повышения качества изображения.

Механика

В комплектацию включены четыре держателя чашек для предметного столика. Их можно перемещать по осям X и Y с помощью специального механизма, сам столик остается неподвижным. Держатели рассчитаны на чашки разных размеров.

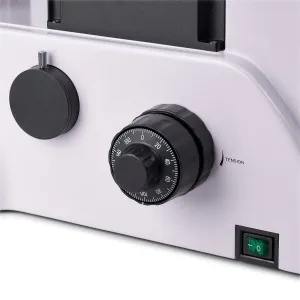

Фокусировочный механизм работает четко и плавно, для грубой фокусировки настраивают жесткость хода или используют блокировку. Шаг тонкой фокусировки – 2 мкм. Рукоятки расположены близко к основанию микроскопа, поэтому во время работы руки можно не держать на весу.

Аксессуары

Для микроскопа есть дополнительные окуляры, фазовые объективы, цифровые камеры и калибровочные слайды для расширения возможностей микроскопа.

Основные особенности микроскопа:

• Для исследования объектов в лабораторной посуде высотой до 55 мм и толщиной дна до 1,2 мм
• Если отклонить штатив осветителя, можно использовать посуду высотой до 165 мм
• Наблюдения с использованием методов светлого поля и фазового контраста; классический фазово-контрастный конденсор с полевой диафрагмой
• Предметный столик с 4 держателями для чашек разного размера; механизм перемещения препарата по двум горизонтальным осям
• Окулярная насадка поворачивается на 180°
• Два визуальных канала для установки камеры и монитора: один – на насадке (вертикальный тубус), второй – в корпусе
• Источник проходящего света – 30-ваттная галогенная лампа с питанием от сети
• Большой выбор дополнительных аксессуаров

Основные особенности камеры:

• Цветной CMOS-сенсор SONY Exmor с технологией обратной засветки, высокая светочувствительность
• Работа в темном и светлом поле на объективах 4х, 10х и 20х
• Подключение к компьютеру через интерфейс USB 3.0 со скоростью передачи данных 5 Гб/с
• Вывод изображения на монитор в сверхвысоком разрешении 4K 3840x2160 пикс (45 кадров в секунду) или Full HD 1920x1080 пикс (70 кадров в секунду)
• Драйверы и программа для обработки изображений в комплекте
• Установка в канал визуализации или в окулярный тубус микроскопа

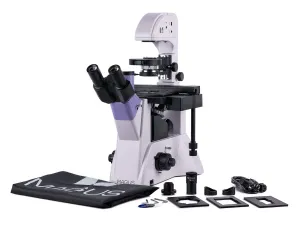

Комплектация:

• Цифровая камера MAGUS CDF30 (цифровая камера, кабель USB, установочный компакт-диск с драйверами и программным обеспечением, инструкция по эксплуатации и гарантийный талон)
• Штатив со встроенным источником электропитания, источником проходящего света, механизмом фокусировки, предметным столиком, кронштейном конденсора , револьвером объективов объективов и каналом визуализации
• Фазово-контрастный конденсор
• Тринокулярная визуальная насадка
• Объектив-планахромат, рассчитанный на бесконечность: PHP2 10х/0,25 фазовый WD 4,27 мм
• Объектив-планахромат, рассчитанный на бесконечность: PL 10x/0,25 WD 4,27 мм
• Объектив-планахромат, рассчитанный на бесконечность: PL 20х/0,40 WD 8,0 мм
• Объектив-планахромат, рассчитанный на бесконечность: PL 40x/0,60 WD 3,5 мм
• Окуляр 10x/22 мм с удаленным зрачком (2 шт.)
• Наглазник на окуляр (2 шт.)
• Вспомогательный центрирующий телескоп
• Круглая стеклянная вставка
• Механическое устройство перемещения образца.
• Держател ь чашек (4 шт.)
• Переходник под крепление C-mount для работы с камерой
• Светофильтр
• Сетевой шнур питания для микроскопа
• Пылезащитный чехол
• Инструкция по эксплуатации и гарантийный талон

Поставляются по дополнительному заказу:

• Окуляр 10х/22 мм со шкалой
• Окуляр 12,5x/14 мм (2 шт.)
• Окуляр 15х/15 мм (2 шт.)
• Окуляр 20х/12 мм (2 шт.)
• Окуляр 25х/9 мм (2 шт.)
• Объектив-планахромат, рассчитанный на бесконечность: PL 4x/0,10 WD 21,0 мм
• Объектив-планахромат, рассчитанный на бесконечность: PHP2 20х/0,40 фазовый WD 8,0 мм
• Объектив-планахромат, рассчитанный на бесконечность: PHP2 40x/0,60 фазовый WD 3,5 мм
• Калибровочный слайд
• Монитор
