Фазово-контрастное устройство MAGUS PH2

Фазово-контрастное устройство MAGUS PH2 разработано для микроскопов MAGUS и включает следующие аксессуары: пятипозиционный фазово-контрастный конденсор, 4 фазовых объектива-планахромата с парфокальной высотой 60 мм и вспомогательный центрирующий телескоп.

Метод фазового-контраста широко применяют в медицине, фармакологии, биологии, ветеринарном деле и сельском хозяйстве. Он позволяет получить контрастное и ясно читаемое изображение прозрачного объекта, не повреждая его структуру красителями. Благодаря этому фазовый контраст может использоваться для исследования живых объектов.

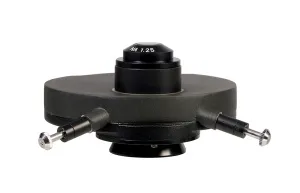

Фазово-контрастный конденсор

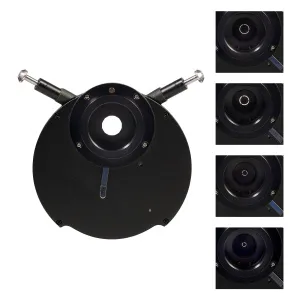

В поворотном устройстве фазово-контрастного конденсора находятся пять отверстий. Четыре отверстия дополнены фазовыми диафрагмами для объективов 10х, 20х, 40х и 100х, а пятое предназначено для работы в светлом поле. Для получения изображения с использованием фазового контраста необходимо выбрать рабочий объектив, а после повернуть устройство конденсора до отверстия с диафрагмой, соответствующей увеличению объектива.

Установка конденсора из устройства MAGUS PH2 осуществляется просто: с микроскопа снимают штатный конденсор Аббе, а на его место крепят фазово-контрастный конденсор.

Фазовые объективы-планахроматы

Фазово-контрастная микроскопия требует использования не только специального конденсора, но и специальных объективов. Фазовые объективы, в отличие от штатных объективов из комплекта микроскопа, имеют в плоскости выходного зрачка фазовую диафрагму. При этом фазовый объектив может использоваться и для наблюдений в светлом поле, хотя по качеству получаемого изображения будет уступать штатным объективам микроскопа.

Все объективы из комплекта устройства MAGUS PH2 являются планахроматами, рассчитаны на бесконечность и имеют парфокальную высоту 60 мм. Хроматизм убран для двух цветов, сферические искажения компенсированы для одного цвета, поле плоское на 90% видимого диаметра. Иммерсионный объектив один – с увеличением 100х. Объектив 10х может использоваться с образцами, помещенными под покровное стекло, а также без покровного стекла. Объективы 20х, 40х и 100х требуют использования покровного стекла толщиной 0,17 мм.

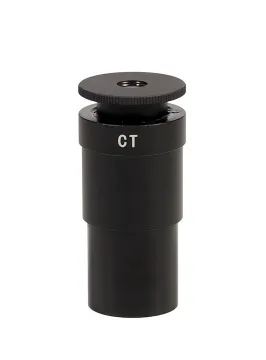

Вспомогательный центрирующий телескоп

Чтобы отцентрировать кольцевые диафрагмы конденсора в соответствии с фазовым кольцом объектива, используйте вспомогательный центрирующий телескоп. Он также включен в комплект устройства MAGUS PH2.

Основные особенности:

• ФКУ, включающее конденсор, объективы и центрирующий телескоп
• Пять позиций в поворотном устройстве конденсора, в том числе одно для светлого поля
• Объективы-планахроматы четырех разных увеличений
• Для микроскопов MAGUS

Совместимость:

• Микроскоп биологический MAGUS Bio 270T

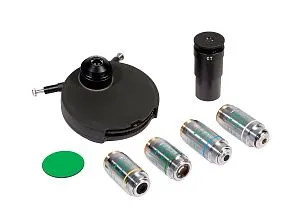

Комплектация:

• Фазово-контрастный конденсор пятипозиционный

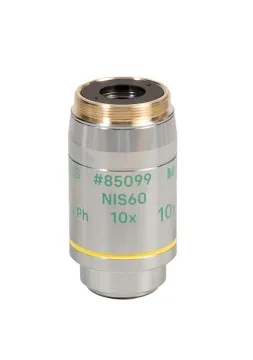

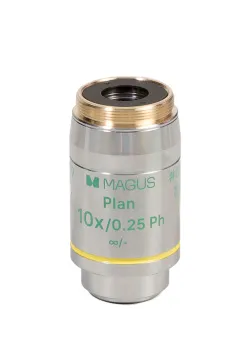

• Объектив фазовый планахромат, рассчитанный на бесконечность: Plan 10x/0,25 Ph ∞/- WD 10,2 мм, парфокальная высота 60 мм

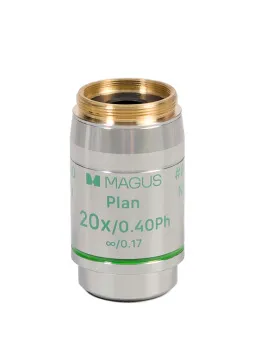

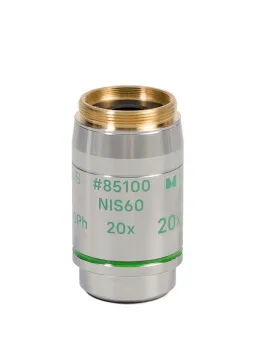

• Объектив фазовый планахромат, рассчитанный на бесконечность: Plan 20x/0,40 Ph ∞/0,17 WD 13,36 мм, парфокальная высота 60 мм

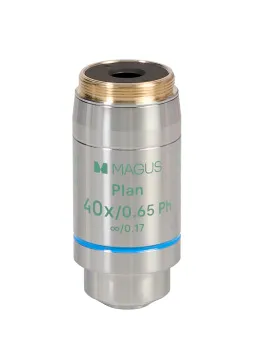

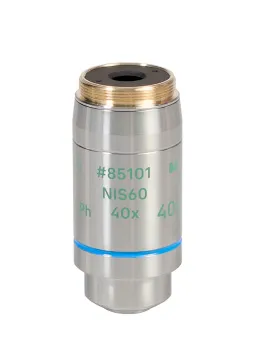

• Объектив фазовый планахромат, рассчитанный на бесконечность: Plan 40x/0,65 Ph ∞/0,17 WD 0,7 мм, парфокальная высота 60 мм

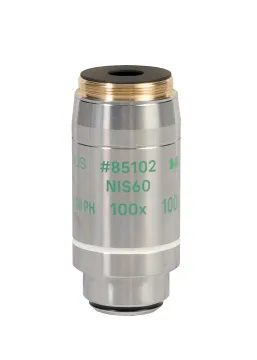

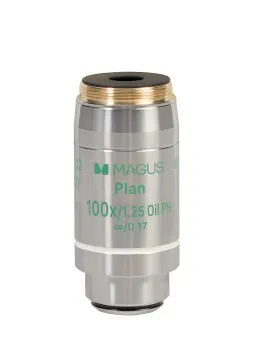

• Объектив фазовый планахромат, рассчитанный на бесконечность: Plan 100x/1,25 ми Ph ∞/0,17 WD 0,22 мм, парфокальная высота 60 мм
• Центрирующий телескоп
